Переделка DIR300 b7 в KEENETIC 4G II для работы с USB модемами
Роутер DIR300 b7 был куплен на Авита с рук за 400р. для для раздачи корпоративного инета по вайфай и проводу.
Пропалили админы на работе это дело и велели убрать. Валялся он с месяц, решил я его в дело пристроить.
Решил провести его апгрейд.




Суть апгрейда:
Запаять USB порт и его обвес.
Прошить на KEENETIC_4G_II_2.04[AAKW.7]C5.zip
Запустить с модемами в работу.


Многие переделывали так роутеры DIR300 b7 ревизии, но никто толком не описал что впаивал в прибор. Типа все легко и сами разберетесь. Я решил таки более наглядно проиллюстрировать.

Как писали, этот роутер очень похож на DIR-320 B1, одно из отличий - не распаян USB и обвес его питания (сами дорожки и места под элементы есть).



Для работы нам потребуются:
SMD детали: резистор 8.2 кОм (маркировка 822), конденсатор (номинал не критичен, подберите по месту установки), три перемычки (маркировка 0 или 000)
Электролитический конденсатор 6.3v 1000mF, сам USB разъем вертикальный, типа "A" гнездо вертикальный постановки. Или можно напрямую запаять кабель USB.
Прошивка KEENETIC_4G_II_2.04[AAKW.7]C5.zip

Как прошивать написано здесь:
Прошивка роутера DIR300 rev. b5-b7 в ZyXEL KEENETIC START
Единственно подставить прошивку KEENETIC_4G_II_2.04[AAKW.7]C5.zip заместо START


Для питания USB запаял конденсатор 6.3V 1000мF, выделен фиолетовым, и перемычки, выделены оранжевым. Выпаял все это дело со старой материнки. Шунтирующими кондюками пренебрег.




Чтобы USB нормально заработал необходимо запаять резистор r129 на 8.2 кОм и конденсатор с209 номинал не критичен подбирал по размеру места установки. Находятся они с другой стороны платы, напротив процессора.
Конденсатор и резистор так же выпаял со старой материнки.
Намучился, конечно, со впайкой SMD деталей обычным паяльником, благо опыт такой пайки имелся.


Прошивать из вэбморды кинетик старт в кинетик гига, роутер отказался.
Прошивал в failsafe ui последней прошей с офф сайта ZyXEL KEENETIC_4G_II_2.04[AAKW.7]C5.zip .
Потом пропилил отверстие под usb порт и запробовал с модемами.
Роутер ппределил как huawei 1550, E173, так и ZTE MF112 и MF627. Единственно для корректной работы нужно перевести свисток АТ командами в режим "только модем". Для ZTE более актуально.


Пропил в пластике корпуса.
USB порт низковат, поэтому решил проделать отверстие поболее.

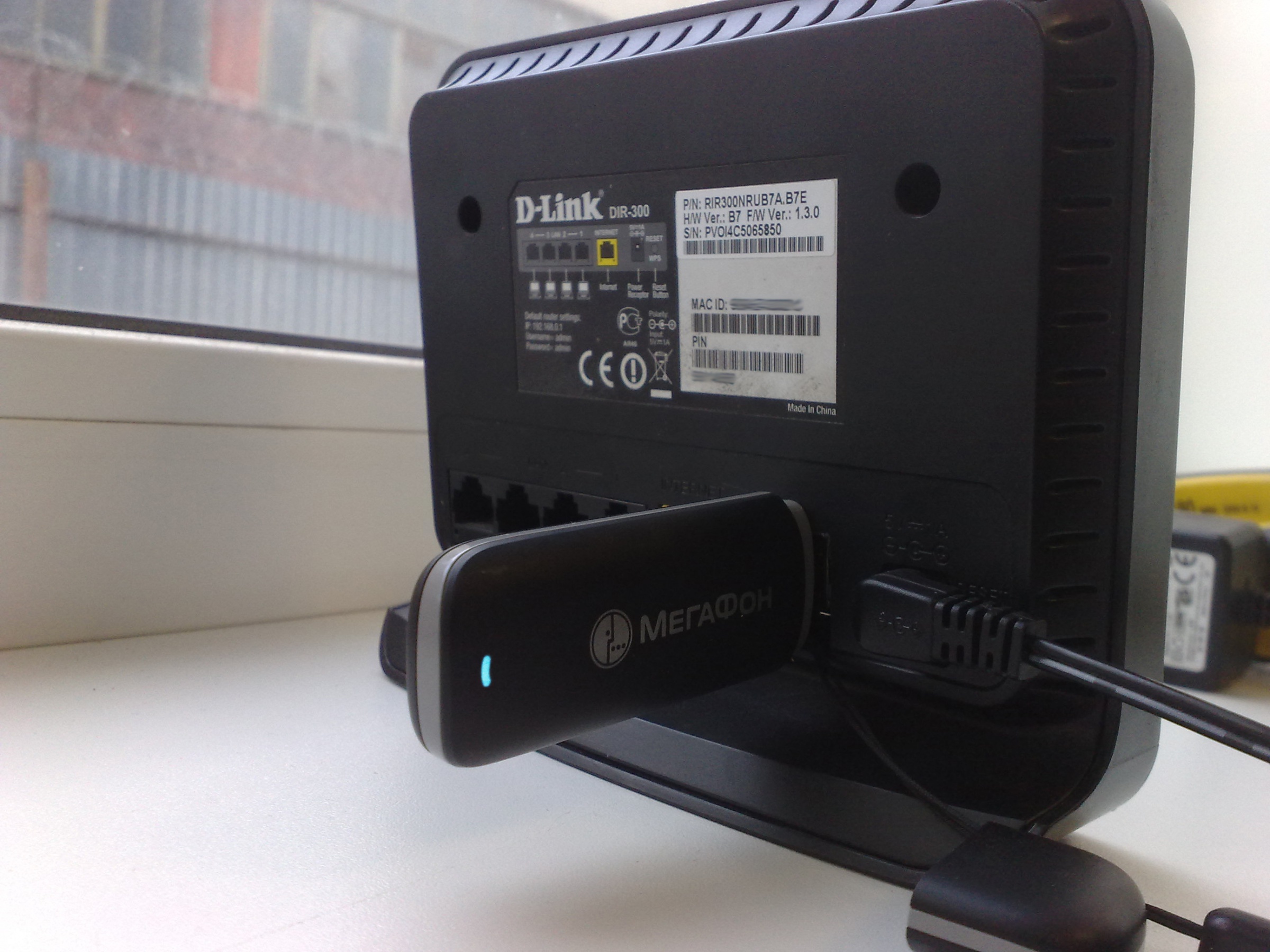

С модемом huawei E173.
На окне выдал -69dB. Скорость стабильно 3Мбита.


Проработал два дня. Вылетов нет. Зависаний тоже.



На четвертый день отдали 4G модем и сделал приблуду для жесткого крепежа роутера и модема.
Сделал пропилы под крепеж в пластике роутера.

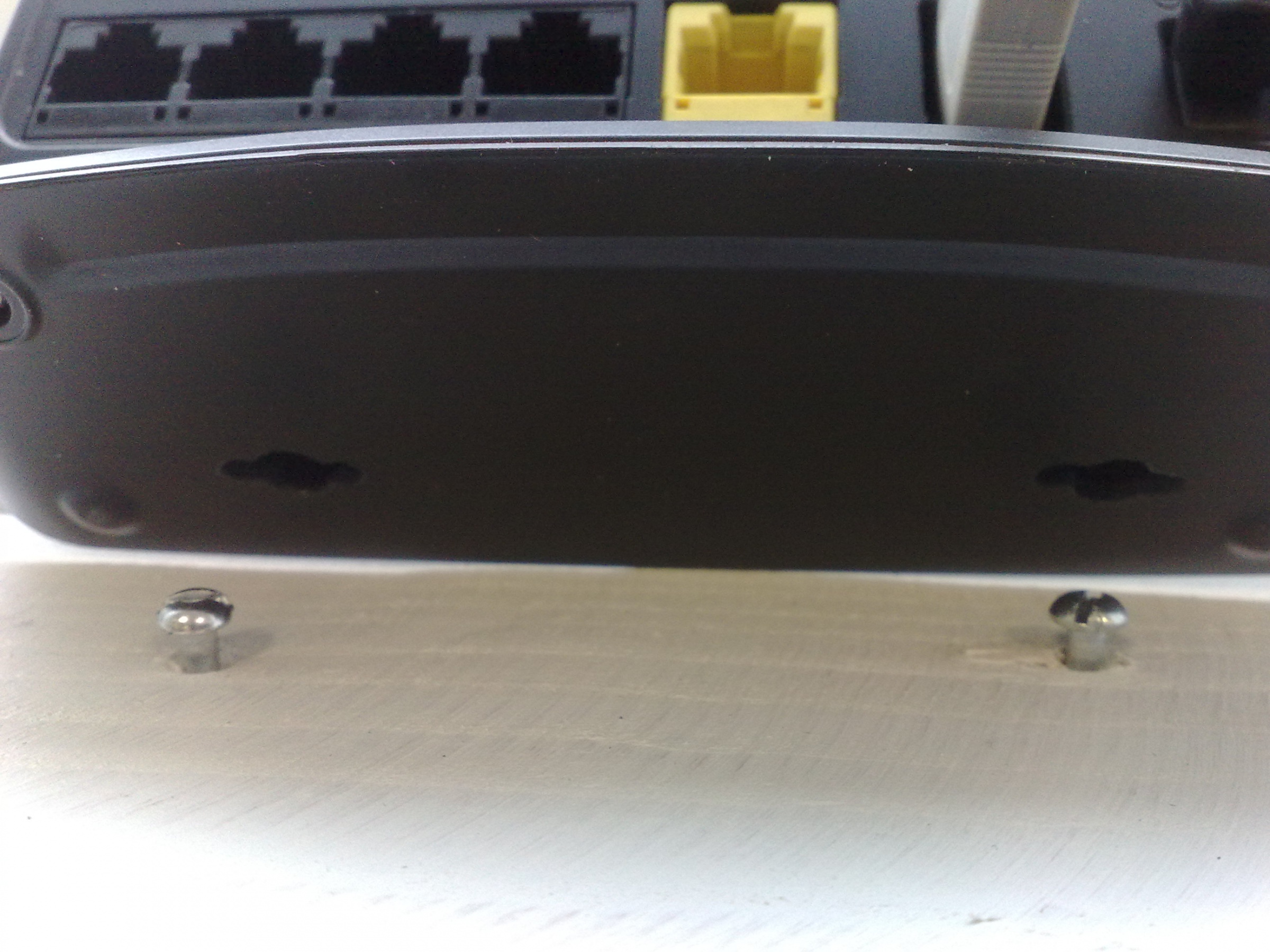

Ну и сам вид роутера на подставке.



LTE модем роутер определил нормально. Единственно что скорость почти не поднялась. С этим буду разбираться.


Все действия с роутером вы делайте на свой страх и риск!
