Переделка Радиотехники У-101

Новая жизнь для Радиотехники У-101


Достался мне, ещё по-молодости, усилитель Радиотехника У-101. Аппарат был в хорошем внешнем и техническом состоянии. Какое-то время он меня полностью устраивал. Однако, потом появился аппарат по-интереснее, а именно - комплект из преда Амфитон УП-003 и мощника Амфитон УМ-104. Поэтому Радиотехника отправилась на балкон.

Периодически у меня чесались руки, чего-нибудь этакое изладить из этого аппарата и вот наконец свершилось! Сразу оговорюсь. Изначально, не планировал делать полный усилитепь, мне хотелось качественный мощник. На алиэкспрессе были заказаны необходимые вещи, а именно оконечники L20 v9.2, БП с защитой АС и плата софтстарта с защитой от перегрева. Отдельно был заказан тороид ТТП-600, правда пришлось связаться с производителем и обговорить нужные мне параметры транса, а именно: 4х40В + 1х15В. Производитель охотно пошёл мне навстречу и через пару недель транс пришёл на почту. Так как родной индикатор мне ставить не захотелось, пришлось самому собрать индикатор на ATMEGA8, что не сказалось на окончательном внешнем виде.

Так как я хотел мощник, то, естественно, на передней панели нужен только один орган управления - кнопка включения. Посему, остальное, кроме окошка индикатора, было жёстко замазано холодной сваркой, зашлифовано, зашпаклёвано, зачищено, загрунтовано и покрашено чёрной матовой краской из баллончика.

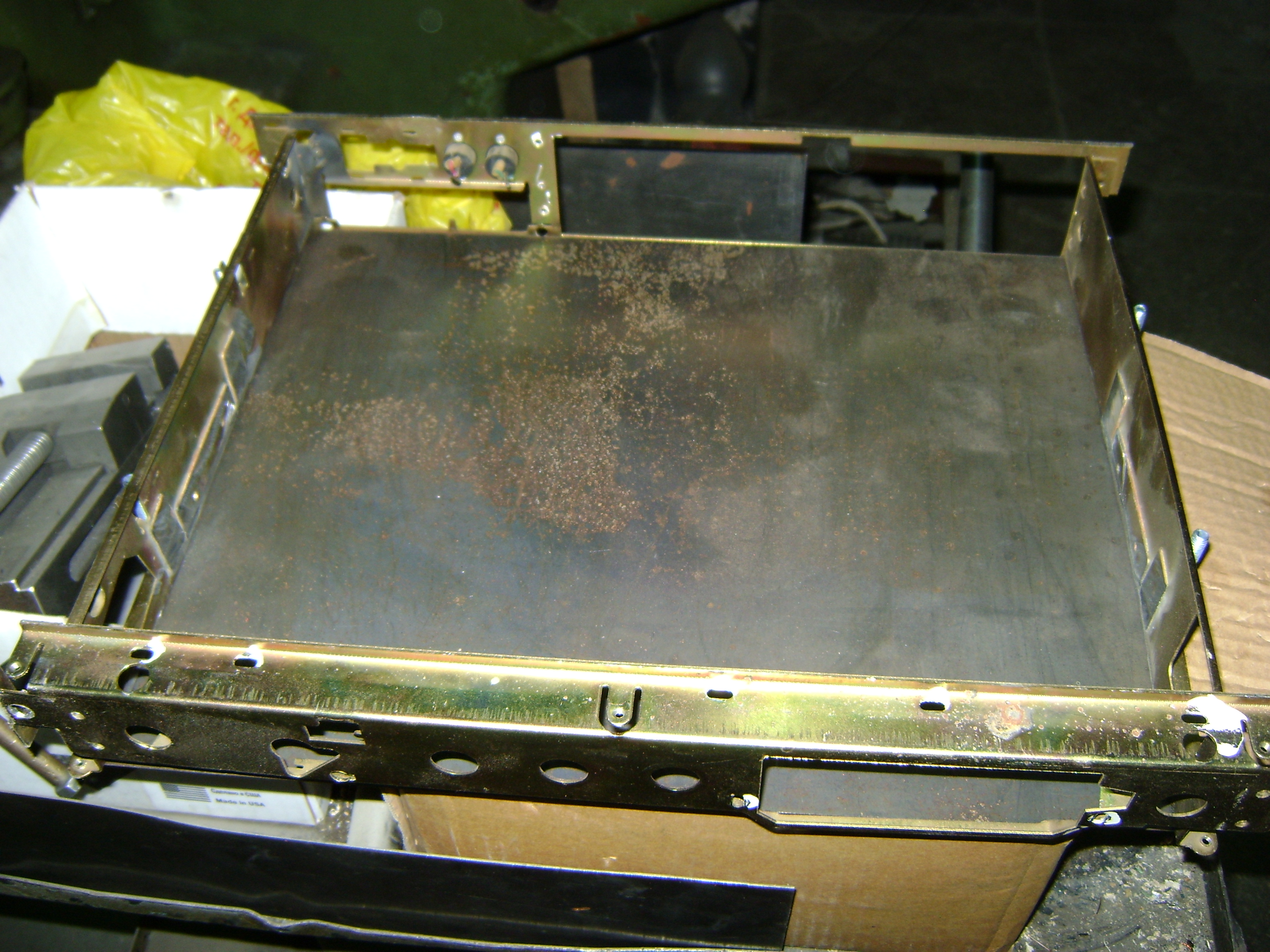

Далее был найден кусок горячекатанной стали S=2мм и обрезан по размерам днища, а также вырезан болгаркой заводской внутренний каркас усилителя...





После, в днище были размечены и просверлены отверстия, нарезана резьба, приварена гайка для транса и всё покрашено. Установлены стойки...





Вырезано окно под заднюю панель. Предварительный вид...




На задней панели пока нет входных разъёмов - совсем про них забыл...





Теперь самое муторное - очистка верхней крышки от старого и довольно сильно потёртого покрытия. Ну и результат сего действа...




После покраски выглядит лучше...





Как выяснилось, на повышенной громкости, родной радиатор сильно греется. Очень кстати завалялись кулеры для памяти от G.SKILL.









Скомпонованный усилитель...








В сборе...







Ну вот, вроде и всё...
Если возникли какие-либо вопросы, можно задать их на форуме.


Опубликовано 14 Июль 2017 mephody13
